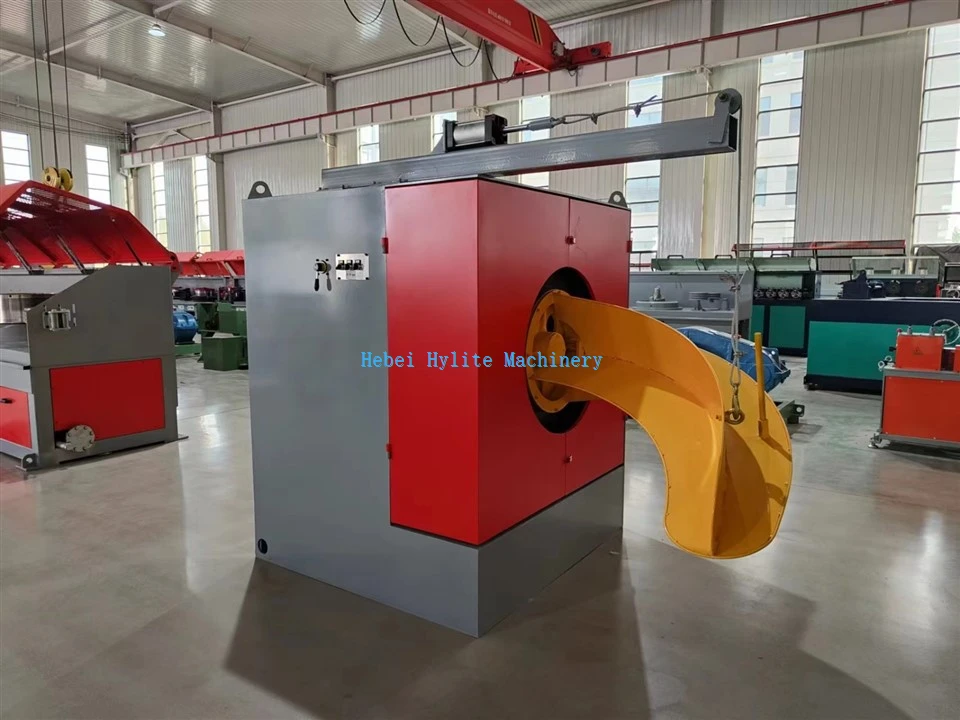

Máquina de trefilado de alambre con rodillos y casetes de laminación micro con control PLC

La trefiladora de línea recta es un modelo de alta velocidad que fabrica trefiladoras de alambre. La materia prima es una bobina de varilla de acero al carbono. La velocidad máxima de trefilado es de 15-20 metros/minuto.

1. Accionamiento: máquina trefiladora de línea recta, accionada por el motor de frecuencia CA a través de correas trapezoidales estrechas con unión de alta frecuencia, distribuidas por el reductor endurecido al cabrestante. O accionada por el motor de frecuencia CA a través de dos correas trapezoidales estrechas con unión de alta frecuencia al cabrestante.

2. Freno: Freno de abrazadera montado en la polea del motor, máquina trefiladora de parada rápida o de parada de emergencia, que puede frenar de manera efectiva. Su función no es solo la de freno, sino también la de evitar el freno inverso del carrete, liberando el clip cerca del cilindro de freno de abrazadera de control de la válvula solenoide.

3. Cabrestante: El material es acero ZG45, la superficie está soldada, la superficie es brillante, lisa, resistente al desgaste, altura de superficie de 150 mm, larga vida útil; altura del cubo de 150-200 mm.

4. Caja de matriz de trefilado: La caja de matriz es una estructura soldada, en dos cavidades. El rodillo guía está montado en el costado para asegurar que el alambre de acero pueda entrar directamente en la matriz de trefilado, el soporte de la matriz debe ajustarse a la tangente del alambre para entrar en los rodillos de trefilado. El rodillo de ajuste instalado en el extremo de entrada del rodillo de ajuste de la base del molde por un pequeño cilindro pone potencia, ajustando el balanceo del rodillo, de modo que la señal de salida del sensor correspondiente ajuste la velocidad de cambio. Ajuste la tensión del alambre del rodillo ajustando el cambio de presión de aire, rango de regulación 0.15-0.6Mpa. La caja del molde también está equipada con un dispositivo de agitación. El lado del rodillo de ajuste de la caja del molde, un reductor de engranajes de capacitancia monofásica que funciona a través de una rueda dentada, la potencia pasa al brazo agitador para agitar la caja del molde, polvo de lubricación, sin aglomeración que afecte la lubricación.

5. Dispositivo de modo de salto: cuando la tasa de compresión total de las especificaciones del alambre trefilado es menor que los tiempos de trefilado requeridos, se puede tirar un trefilado. Principios del modo de rechazo: la entrada es pequeña, la salida es fina, luego se vierte al frente de los pases; la entrada es grande, la salida es rugosa, luego se tira detrás de los tiempos. Cuando se necesita un molde vertido, el alambre de acero después de la necesidad de saltar a la caja del modo de máquina, y luego en la siguiente necesidad de tirar de la caja del molde para que el alambre pueda estar dentro del recorrido efectivo del brazo oscilante, asegurando así que el sensor pueda detectar y ajustar para que coincida con la velocidad del carrete adyacente.

6. Refrigeración del cabrestante: en el interior del cabrestante se utiliza refrigeración por agua por una ranura estrecha, con un anillo de refrigeración fijado en el cuerpo, el cabrestante pasa por el husillo y, cuando el agua fluye a alta velocidad, se forman turbulencias de agua y se emite desde la ranura estrecha a alta velocidad, lo que permite una alta eficiencia de transferencia de calor, de modo que los rodillos se enfríen; en el exterior del cabrestante se utiliza refrigeración por viento mediante un ventilador. La instalación de inclinación del cabrestante aumenta el cable del producto del cabrestante para extender el tiempo de intercambio de calor entre el cable y el aire.

7. Enfriamiento del molde: el molde de trefilado utiliza refrigeración por agua directa abierta, ajuste la válvula de entrada para controlar la altura del agua, cuando necesite reemplazar los moldes de trefilado, cierre la válvula de entrada, vaciado rápido de agua y luego cambie el modo, antes y después de los moldes de trefilado, selle la almohadilla de cobre o la almohadilla de aluminio disponibles.
